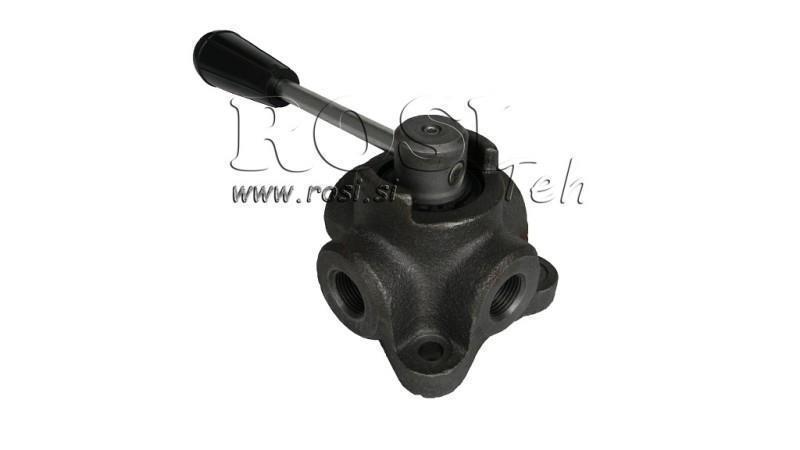

VANNE MANUELLE 4 VOIES IF 3/4 - 100LIT

Utilisation :

La vanne est utilisée comme vanne à quatre voies. Le flux d'huile qui entre dans la vanne par deux entrées est redirigé vers deux sorties. Elle peut être utilisée pour des actionneurs/cylindres à double effet ou pour inverser la direction de rotation du moteur hydraulique.

Matériau :

Corps : fonte, pièces internes : métal dur
Joint : Buna N standard

Connexion :

Connectez 'P' au côté pression et 'A' et 'B' aux ports, 'T' au retour et 'A' et 'B' à l'actionneur/cylindre ou moteur hydraulique.  Lorsque le levier est en position '1', 'P' est connecté à 'A' et en même temps 'B' se vide dans le réservoir 'T'.  Lorsque le levier est en position '2', 'P' est connecté à 'B' et en même temps 'A' se vide dans le réservoir 'T'. Avec le levier en position centrale, tous les ports sont fermés (centre fermé).
