MANUAL VÁLVULA HIDRÁULICA MONOBLOQUE 1xZ50 + FUNCIÓN FLOTANTE
| Información técnica | |
| Proveedor: | Bulgaria |
| Devolución o cambio: | 14 días |
| Garantía: | 6 meses |
| Peso del producto: | 2,65 kg |
| Tipo de distribuidor: | Monobloque Z50 con función flotante |
| Caudal nominal: | 50 L/min |
| Número de secciones: | 1 |
| Material del cuerpo: | Fundición |
| Material del carrete: | Acero al carbono (diámetro 16 mm) |
| Accionamiento: | Mecánico (mediante palanca de mando) |
| Posiciones de la palanca: | 4 |
| Funciones: | Doble efecto + función flotante (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Presión máx. (puerto T): | 35 bar (presión de retorno) |
| Presión máx. (puerto P): | 315 bar (presión de entrada) |
| Presión máx. (puertos A y B): | 315 bar (presión de trabajo) |
| Válvula limitadora de presión ajustada de fábrica: | 180 bar |
| Rango de ajuste de la válvula limitadora de presión: | Según el muelle: 50–120 / 120–250 / 220–315 bar |
| Fuga interna: | 7 cm³/min a Δp = 100 bar y 40°C |
| Temperatura de funcionamiento: | -40°C a +60°C |
| Temperatura de trabajo del aceite: | -20°C a +80°C con juntas NBR |
| Viscosidad del aceite: | 15–75 mm²/s (recomendada) |
Descripción
El distribuidor hidráulico monobloque seccional Z50 con función flotante está diseñado para un control manual fiable y preciso del caudal de aceite hidráulico entre la bomba y el actuador hidráulico. Una característica clave de esta versión es la posición flotante adicional (FLOAT), que permite que el cilindro hidráulico conectado se mueva libremente.
La sección dispone de puertos de trabajo A y B con roscas G 3/8" para conectar un cilindro hidráulico u otro actuador hidráulico de doble efecto. El puerto principal de presión P y el puerto de retorno T tienen roscas G 1/2".
El distribuidor se acciona mecánicamente mediante una palanca. Además del control bidireccional estándar del cilindro, el distribuidor también dispone de una posición flotante. Cuando la palanca se desplaza a la posición flotante, los puertos A y B se conectan a la línea de retorno T, permitiendo que el vástago del cilindro hidráulico se mueva libremente en ambas direcciones bajo la influencia de fuerzas externas.
La función flotante es especialmente útil para implementos que necesitan seguir el terreno o la superficie del suelo durante el trabajo, ya que el cilindro hidráulico no mantiene el implemento en una posición fija cuando la función flotante está activada.
Principales ventajas de la versión Z50 + F:
- función flotante adicional (FLOAT),
- movimiento libre del cilindro hidráulico en la posición flotante,
- adecuado para implementos que necesitan seguir el terreno,
- accionamiento mecánico sencillo mediante palanca,
- válvula limitadora de presión integrada,
- construcción monobloque robusta.
El distribuidor hidráulico Z50 con función flotante es adecuado para su uso en maquinaria hidráulica agrícola, forestal y otras máquinas móviles en las que, además del control estándar de doble efecto, se requiere el movimiento libre del cilindro hidráulico.

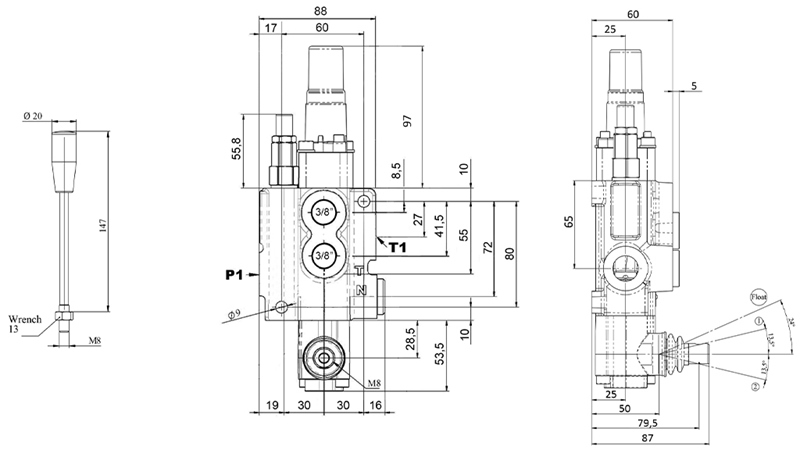

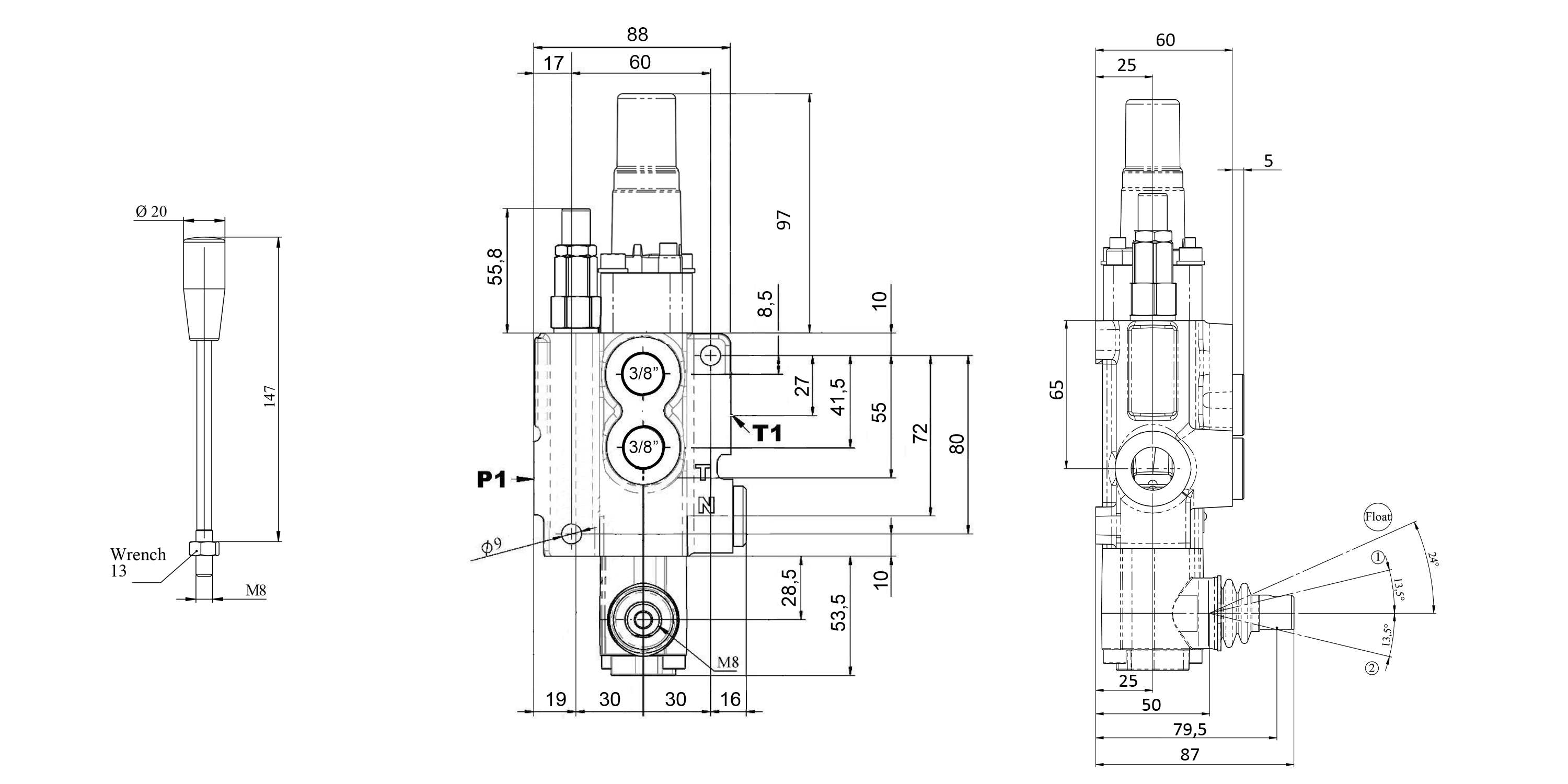

Dimensiones

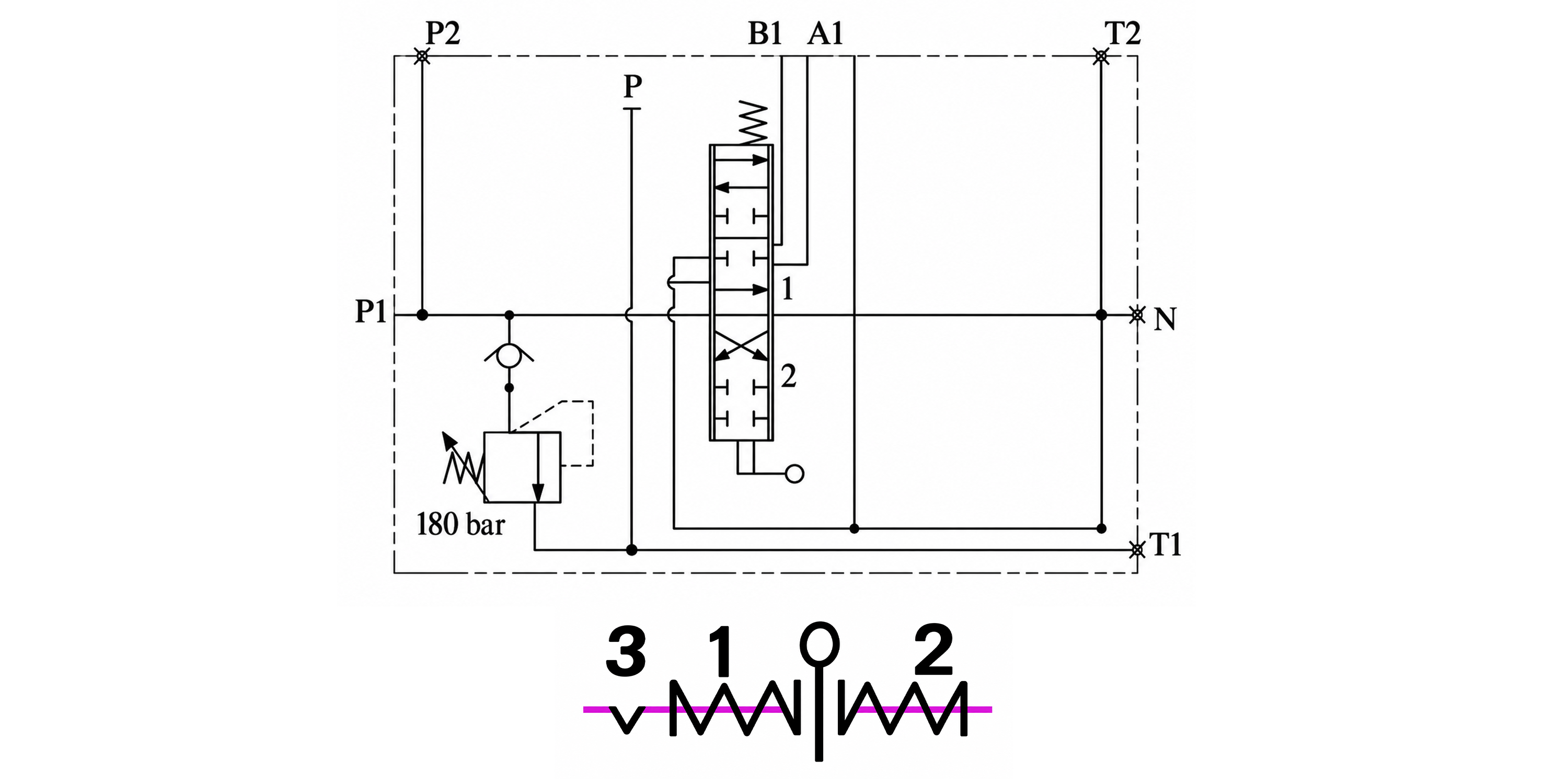

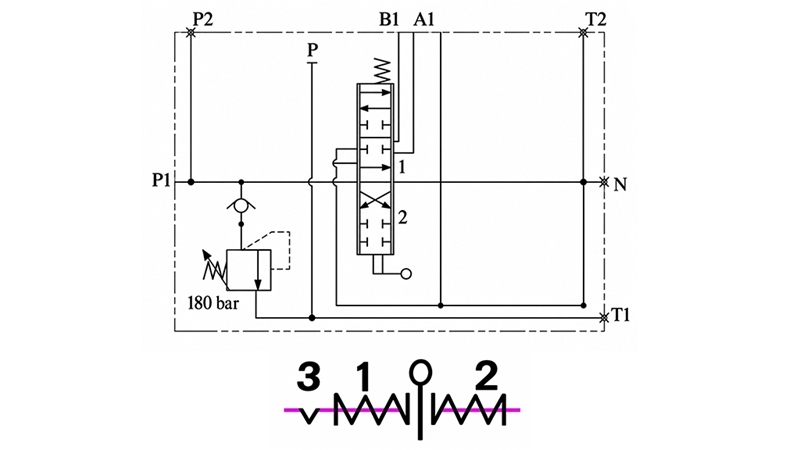

Esquema del circuito hidráulico
