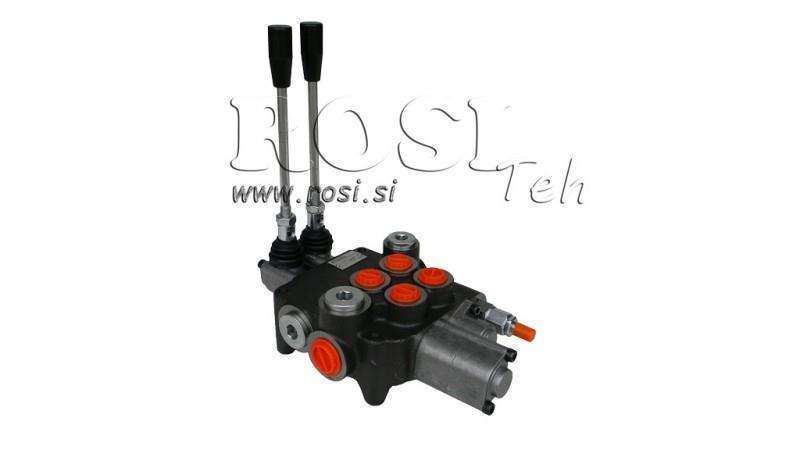

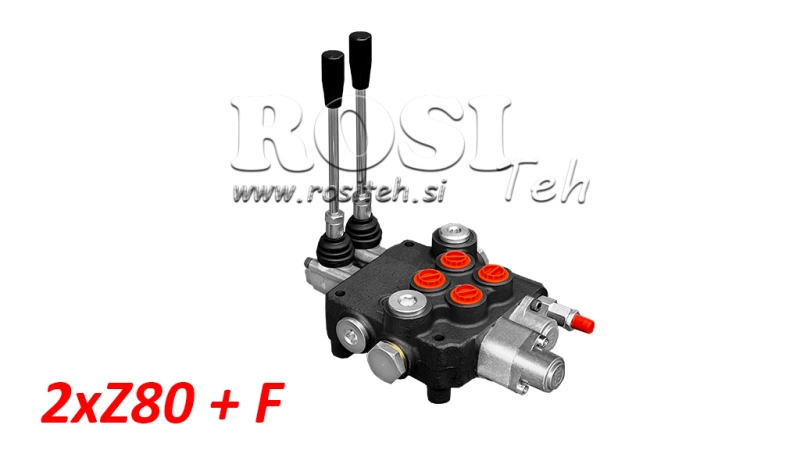

MANUAL VÁLVULA HIDRÁULICA MONOBLOQUE 2xZ80 + FUNCIÓN FLOTANTE
| Información técnica | |
| Proveedor: | Bulgaria |
| Devolución o cambio: | 14 días |
| Garantía: | 6 meses |
| Peso del producto: | 6,45 kg |
| Tipo de válvula: | Monobloque Z80 con función flotante |
| Caudal nominal: | 80 L/min |
| Número de secciones: | 2 |
| Material del cuerpo: | Hierro fundido |
| Material de la corredera: | Acero al carbono (18 mm de diámetro) |
| Accionamiento: | Mecánico (mediante palanca de mando) |
| Posiciones de la palanca: | 4 |
| Funciones: | Doble efecto + función flotante (FLOAT) |
| Circuito hidráulico: | Paralelo |
| Presión máx. (puerto T): | 35 bar (presión de retorno) |
| Presión máx. (puerto P): | 315 bar (presión de entrada) |
| Presión máx. (puertos A y B): | 315 bar (presión de trabajo) |
| Válvula limitadora de presión ajustada de fábrica: | 180 bar |
| Rango de ajuste de la válvula limitadora de presión: | 120-250 bar |
| Fugas internas: | 8 cm³/min a Δp = 100 bar y 40°C |
| Temperatura de trabajo: | -40°C a +60°C |
| Temperatura de trabajo del aceite: | De -20°C a +80°C con juntas NBR, de -20°C a +100°C con juntas FPM |
| Viscosidad del aceite: | 15–75 mm²/s (recomendada) |
Descripción
La válvula distribuidora hidráulica monobloque seccional Z80 con función flotante está diseñada para un control manual fiable y preciso del caudal de aceite hidráulico entre la bomba y el actuador hidráulico. Una característica clave de esta versión es la posición flotante adicional (FLOAT), que permite que el cilindro hidráulico conectado se mueva libremente.
La sección dispone de puertos de trabajo A y B con roscas G 1/2" para conectar un cilindro hidráulico u otro actuador hidráulico de doble efecto. El puerto principal de presión P tiene una rosca G 1/2", y el puerto de retorno T tiene una rosca G 3/4".
La válvula se acciona mecánicamente mediante una palanca. Además del control bidireccional estándar del cilindro, la válvula también incorpora una posición flotante. Cuando la palanca se desplaza a la posición flotante, los puertos A y B se conectan a la línea de retorno T, permitiendo que el vástago del cilindro hidráulico se mueva libremente en ambos sentidos bajo la influencia de fuerzas externas.
La función flotante es especialmente útil para aperos que deben seguir el terreno o la superficie del suelo durante el trabajo, ya que el cilindro hidráulico no mantiene el apero en una posición fija cuando la función flotante está activada.
Principales ventajas de la versión Z80 + F:
- función flotante adicional (FLOAT),
- movimiento libre del cilindro hidráulico en la posición flotante,
- adecuada para aperos que deben seguir el terreno,
- accionamiento mecánico sencillo mediante palanca,
- válvula limitadora de presión integrada,
- construcción monobloque robusta.
La válvula hidráulica Z80 con función flotante es adecuada para su uso en maquinaria hidráulica móvil agrícola, forestal y de otros tipos, donde, además del control estándar de doble efecto, se requiere el movimiento libre del cilindro hidráulico.

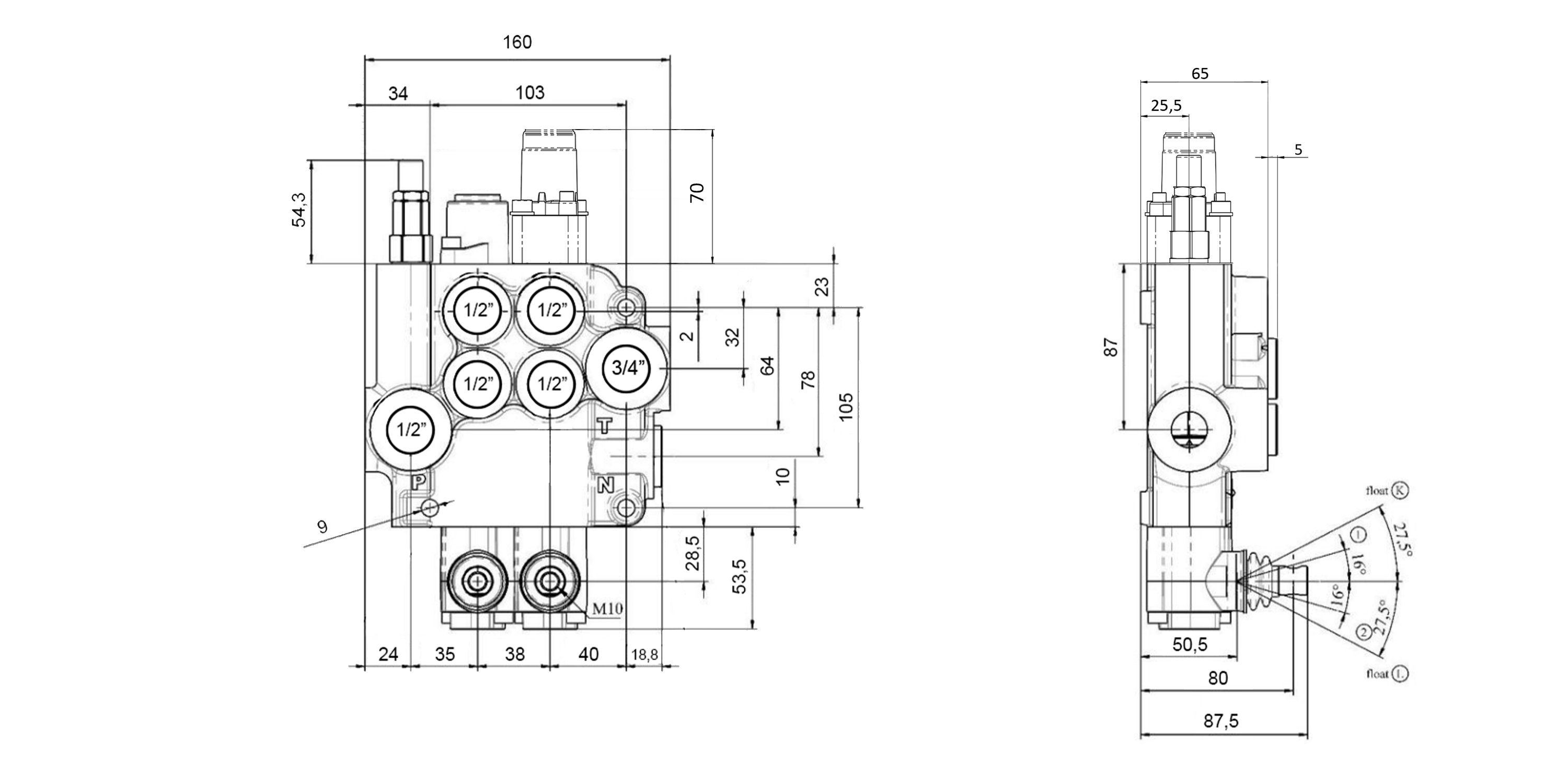

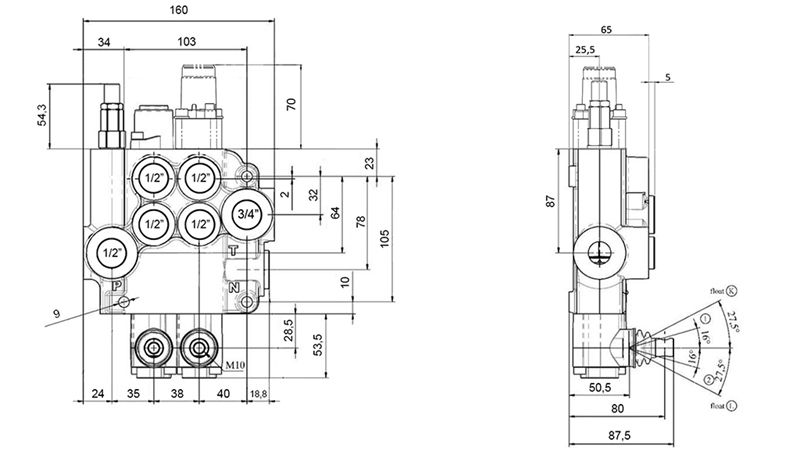

Dimensiones

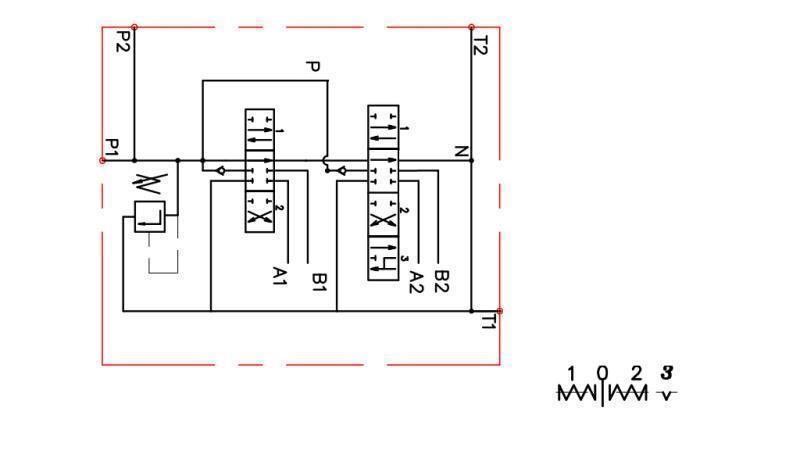

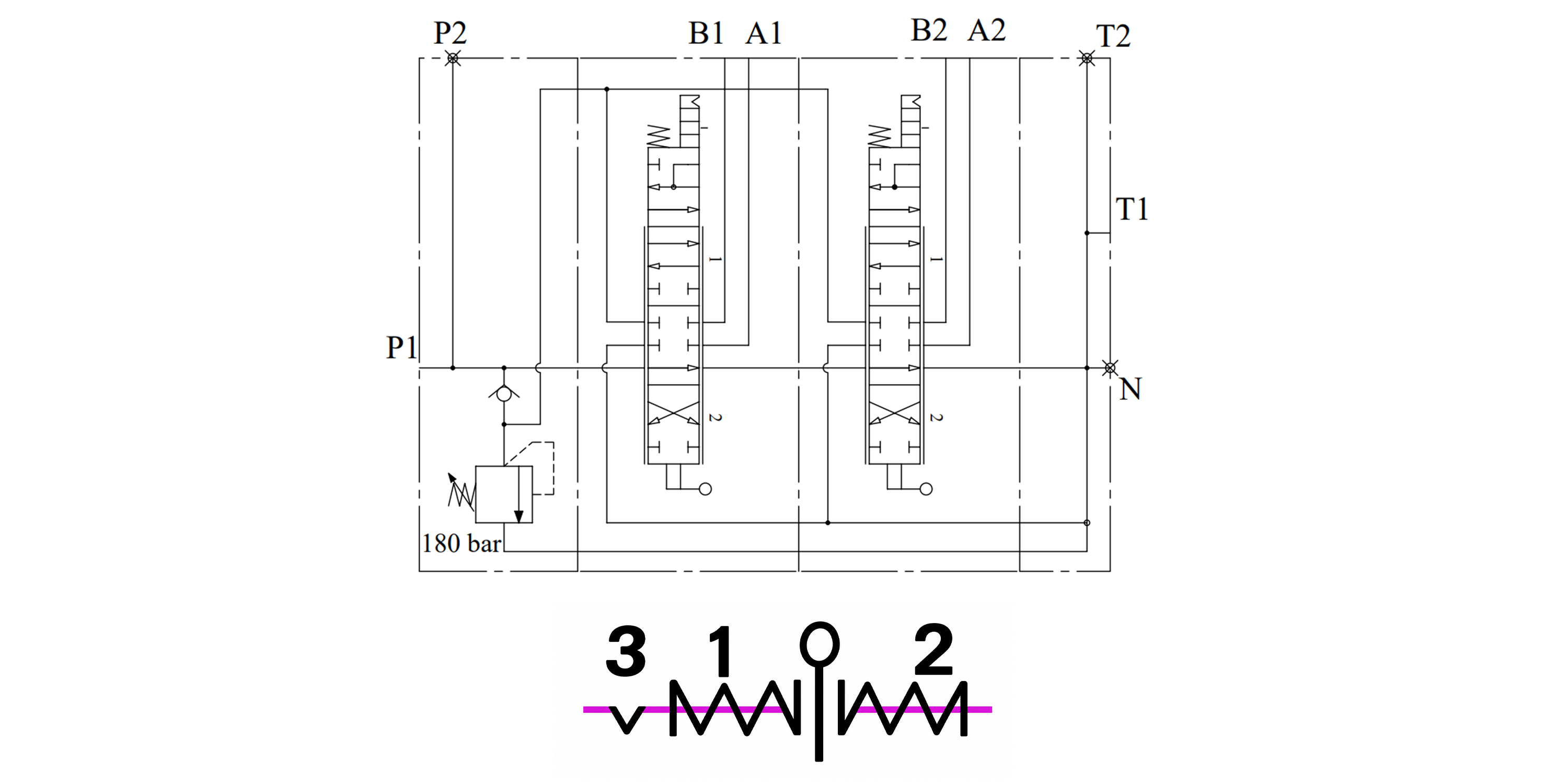

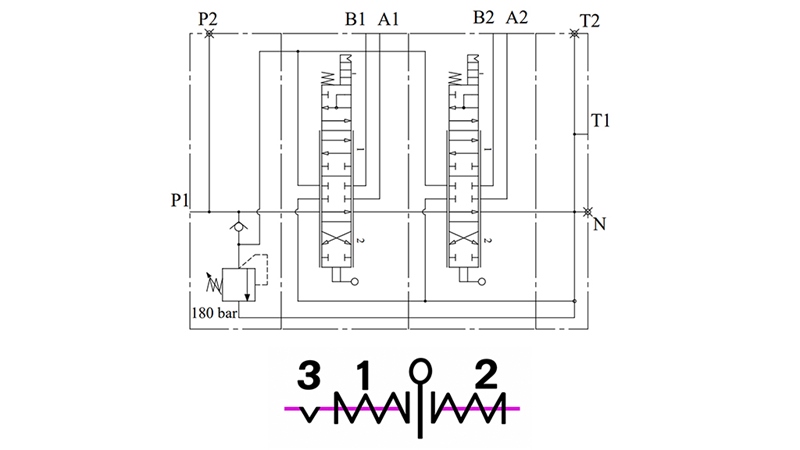

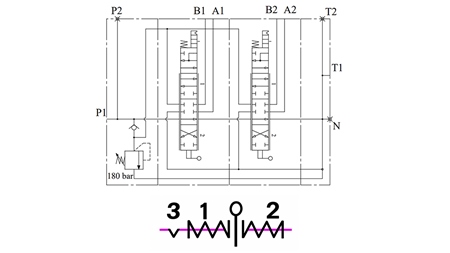

Esquema del circuito hidráulico
