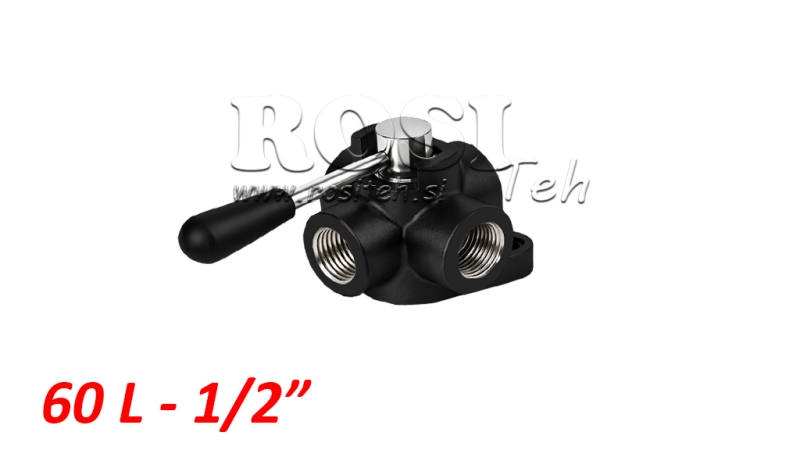

VÁLVULA MANUAL DE 4 VÍAS IF 1/2 - 60LIT

Uso:

La válvula se utiliza como una válvula de cuatro vías. El flujo de aceite que entra en la válvula a través de dos entradas se redirige a dos salidas. Puede ser utilizada para actuadores/cilindros de doble efecto o para invertir la dirección de rotación del motor hidráulico.

Material:

Cuerpo: hierro fundido, material sólido interior
Junta: Buna N estándar

Conexión:

Conectar 'P' al lado de presión y 'A' y 'B' a los puertos, 'T' al retorno y 'A' y 'B' al actuador/cilindro o motor hidráulico.  Cuando la palanca está en la posición '1', 'P' está conectado a 'A' mientras que 'B' vacía en el tanque 'T'.  Cuando la palanca está en la posición '2', 'P' está conectado a 'B' mientras que 'A' vacía en el tanque 'T'. Con la palanca en la posición central, todos los puertos están cerrados (centro cerrado).
